AVI,外觀檢測技術
基于視覺傳感器的智能檢測系統
在檢測系統的智能化、柔性、效率等方面
比接觸式檢測方法具有更大的優越性
廣泛應用于PCB檢測領域
AVI非常適合生產現場的在線、非接觸檢測及監控代替人眼在高速、大批量、連續自動化生產流水線上進行在線檢測,具有測量過程非接觸、迅速、方便、可視化、自動識別、結果量化、定位準確、自動化程度高等特點。

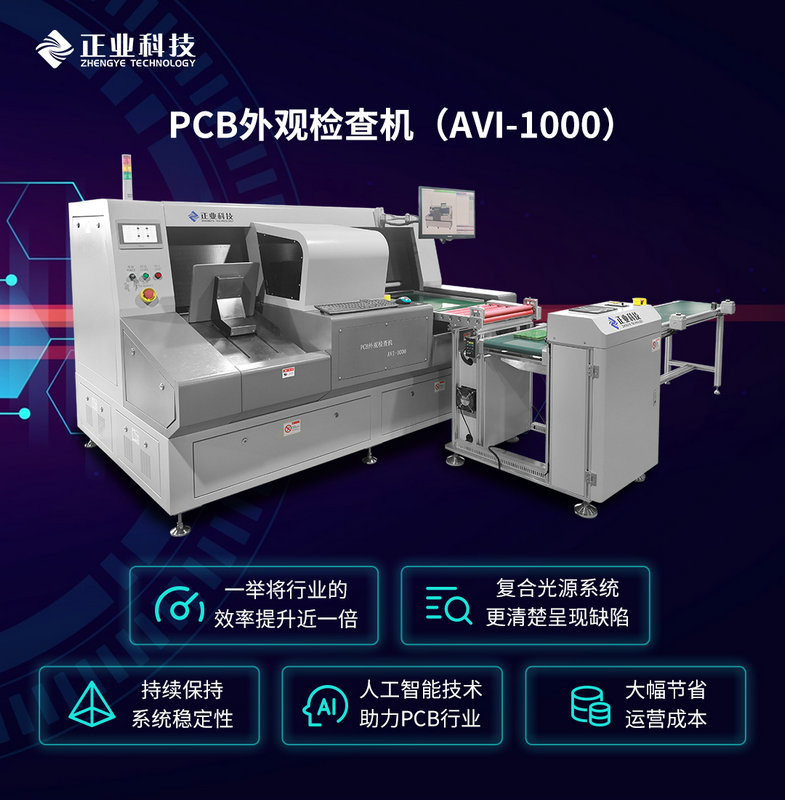

正業科技AVI-1000系列PCB外觀檢查機,檢測能力尤其出眾,適用于PCB出廠前的外觀檢查,對其缺陷、瑕疵進行檢測,自動上料,出料自動水平堆疊,自動運輸到VRS工位。
PCB外觀檢測專家
√檢測精度:達50μm(2mil)線寬或線距。
√ 檢測幅面:達到 350mm x 400mm。
√ 可選擇分辨率:35μm、25μm、18μm、10μm 。
廣泛的缺陷檢測范圍
1.阻焊:積墨,污染,刮傷,漏印,曝偏,露銅。
2.字符:模糊,漏印,錯字,多印,錯色,印偏。
3. 化金板,OSP板,化銀板,化錫板。
4. PAD:刮傷,氧化,沾漆,缺口,殘銅,污染,表面不平。
5. 孔/外形:漏鉆/塞孔,漏鑼。
6. 噴錫板,白油噴錫板。
7. 單檢功能(可單獨檢焊盤/阻焊)。
8. 指定重點檢測區域或單元報廢不檢區域(手指位滲金檢測及BGA重點檢測)。
9. 其他客制化檢測功能。
檢測流程

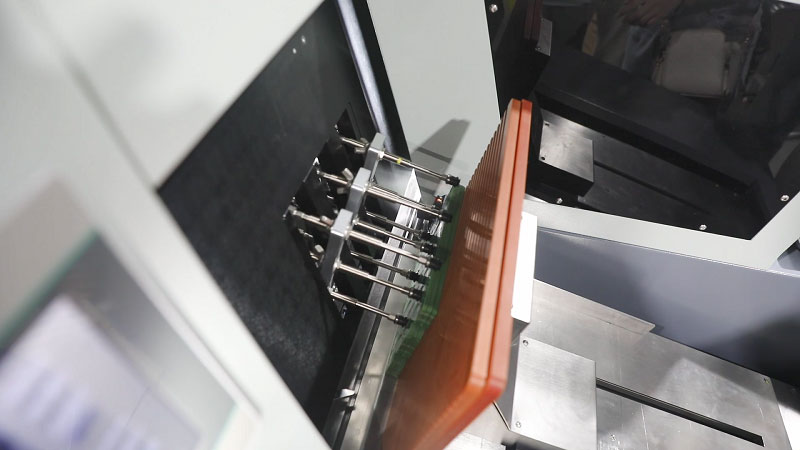

1、上料,機械自動抓取線路板
2、實時檢測,并快速完成出料

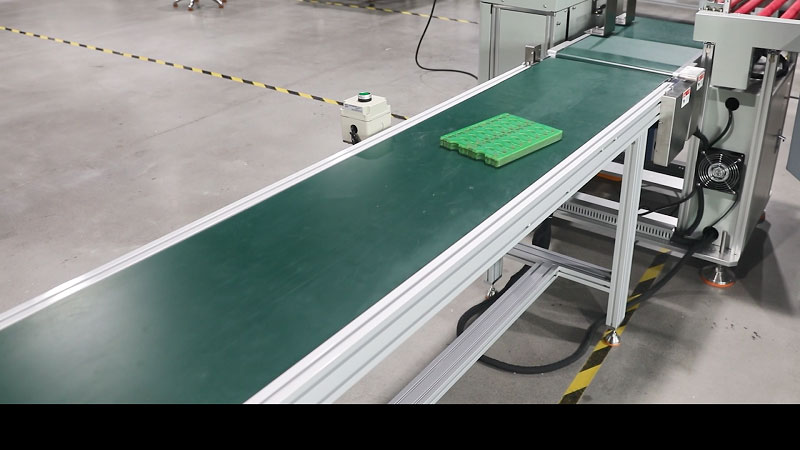

3、經傳送帶自動運輸下一個工序
產品優勢
